电子笔线圈：智能书写设备中的核心感应部件

电子笔线圈：智能书写设备中的核心感应部件

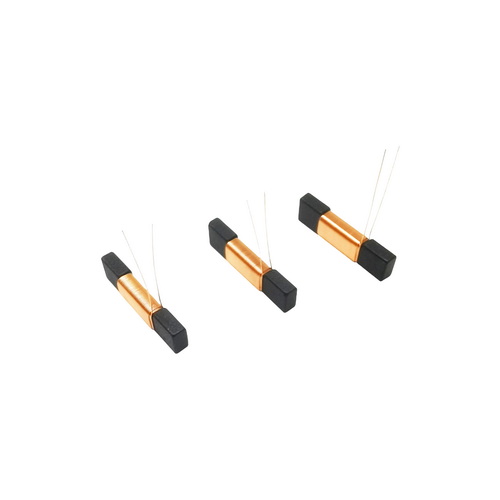

电子笔线圈是电子笔、数字笔和部分智能书写设备中的重要功能部件，主要承担电磁感应、信号耦合以及能量传输等作用。随着平板电脑、电子白板、数字绘图设备和智能教育终端快速普及，电子笔对书写精度、响应速度和稳定性的要求不断提高，线圈作为笔端与感应系统之间的重要连接部件，其设计和制造质量也直接影响电子笔的整体使用体验。行业资料显示，电子笔线圈可应用于数字笔、电磁笔等产品，并通过与感应板配合实现位置、压力等信息的识别。

电子笔线圈通常采用微型化绕组结构，以适应电子笔细长的内部空间。线圈的外径、长度、线径、匝数、电感量以及绕线方式，都需要根据电子笔的结构和工作原理进行匹配。对于空间有限的智能笔产品而言，既要保证线圈具备稳定的电磁性能，又要尽可能减少整体体积，因此精密绕线技术成为电子笔线圈生产中的重要工艺。

电子笔线圈在不同类型电子笔中的工作方式并不完全相同。部分智能笔采用EMR电磁感应技术，通过笔端线圈与感应板之间的电磁耦合实现位置和压力等信息传递；部分电子笔还涉及能量耦合，使笔端能够在无需传统电池的情况下获得工作所需的能量。不同技术方案对线圈的电感、Q值、阻抗以及尺寸等参数具有不同要求，因此产品开发阶段需要结合具体方案进行设计。

电子笔线圈的材料选择对产品性能具有重要影响。实际生产中通常需要采用导电性能较好的细径漆包铜线，并根据工作频率和结构要求选择合适的绝缘材料。由于电子笔内部空间较小，线圈导线往往需要在较小尺寸内进行精密排列，因此铜线柔韧性、绝缘层可靠性以及绕线过程中的张力控制都会影响最终产品的一致性。

电子笔线圈的制造工艺主要包括材料准备、自动绕线、整形固定、引线处理以及电气性能检测等环节。对于批量生产的电子笔产品，自动化绕线设备可以更加精准地控制线圈匝数、绕线张力和排列状态，减少人工生产造成的尺寸差异。部分行业产品已经采用全自动绕线和测试方式进行生产，以满足智能笔产品对批量一致性的要求。

电子笔线圈的性能检测通常需要结合实际应用需求进行。常见检测项目包括电感量、直流电阻、Q值、线圈尺寸以及绝缘性能等。如果电子笔采用电磁感应方案，还需要进一步结合感应板进行实际测试，观察线圈在不同位置和工作状态下的信号响应。对于大批量生产的产品，通过自动测试设备对关键参数进行逐个检测，可以进一步提高产品一致性。

电子笔线圈的尺寸精度也是制造过程中不可忽视的因素。电子笔通常需要兼顾轻薄化和握持舒适性，内部元件布局十分紧凑。如果线圈尺寸超过设计范围，可能影响笔尖、PCB、电池或其他结构件的装配。因此，生产过程中不仅要控制电气参数，还需要严格控制线圈外形、厚度、引线位置和装配尺寸，使其能够与整支电子笔精准匹配。

电子笔线圈的应用已经从传统触控笔逐渐扩展到教育平板、数字绘图板、电子白板、会议设备以及部分专业输入设备。相关行业资料显示，电子笔及智能笔产品已经应用于教育、绘图、会议和数字化办公等场景，线圈需要在不同设备环境下保持稳定的感应性能。

电子笔线圈的研发还需要关注抗干扰能力。现代电子设备内部集成了处理器、显示屏、无线通信、电源管理等多种电子模块，如果线圈设计不合理，可能受到周围电磁环境影响。因此，在产品开发过程中，需要结合电子笔整体结构、感应系统和周边电子元件进行综合设计，通过合理的线圈参数和结构布局提高信号稳定性。

电子笔线圈未来将进一步向微型化、高灵敏度、低损耗和高一致性方向发展。随着AI辅助绘画、数字教育、电子签名和智能办公等应用不断增加，电子笔已经成为人机交互的重要工具，对线圈的响应速度和感应精度也提出了更高要求。自动化绕线、在线检测和精密测试技术的发展，将进一步推动电子笔线圈制造向标准化和精密化方向升级。

电子笔线圈虽然体积较小，但其在智能书写设备中的作用十分重要。从材料选择、线圈设计到精密绕制和性能测试，每一个环节都会影响电子笔最终的感应效果。对于电子笔生产企业而言，通过针对不同产品进行线圈定制，并建立稳定的研发、打样和批量制造能力，可以更好地满足智能教育、数字绘图、电子办公以及专业人机交互设备的发展需求。
