有铁芯直线电机线圈：高推力直驱设备的核心部件

有铁芯直线电机线圈：高推力直驱设备的核心部件

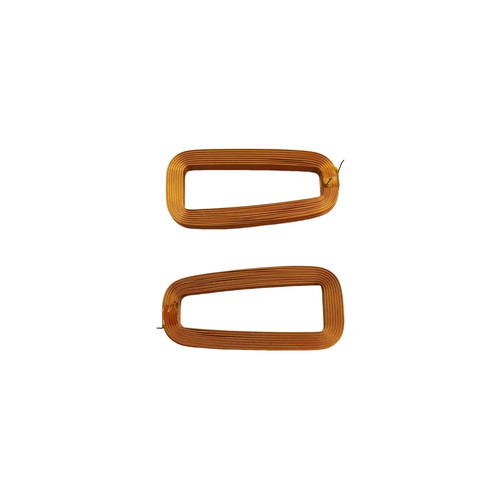

有铁芯直线电机线圈是有铁芯直线电机中的重要功能部件，通过线圈通电产生磁场，并与永磁体形成电磁作用，从而产生直线方向的驱动力。相比无铁芯结构，有铁芯直线电机在线圈中加入铁芯或铁磁材料，可以增强磁场耦合能力，在相同体积条件下通常能够获得较高的推力，因此比较适合工业自动化、机床、搬运平台以及高负载精密设备等应用场景。

有铁芯直线电机线圈的结构设计需要综合考虑推力、速度、温升和安装空间等因素。线圈绕组与铁芯之间形成特定的磁路结构，通入电流后可以产生较强的电磁力，并通过与永磁轨道之间的磁场作用推动运动部件移动。对于需要较大持续推力或者较高峰值推力的设备而言，这种结构能够提供较好的动力输出，为高速、高负载直线运动提供基础。

有铁芯直线电机线圈的材料选择会直接影响电机的电磁性能。线圈导体通常采用导电性能良好的铜线，而铁芯材料则需要根据工作频率、磁通密度和损耗要求进行选择。在高频运行环境下，还需要关注铁芯产生的涡流损耗和磁滞损耗，通过合适的材料和结构降低发热。与此同时，绝缘材料也需要具备良好的耐热性和电气绝缘性能，保证线圈长期通电运行时的可靠性。

有铁芯直线电机线圈的制造工艺具有较高的精度要求。在线圈绕制过程中，需要严格控制线径、匝数、绕线张力和排线方式，确保绕组尺寸和电气参数符合设计要求。铁芯与绕组之间的装配精度同样重要，如果结构存在较大的尺寸偏差，可能影响磁场分布和电机运行状态。因此，精密绕线、铁芯装配、绝缘处理以及固化工艺都是生产过程中需要重点控制的环节。

有铁芯直线电机线圈的一个突出特点是推力密度较高。由于铁芯能够增强磁路中的磁场耦合，在相同体积和电流条件下，有铁芯结构通常能够获得较大的电磁推力。这使其适用于机床进给系统、自动化搬运平台、工业机器人、高速运动模组以及需要较大负载能力的精密设备。对于需要频繁加速和减速的应用，还需要结合驱动器和控制算法合理发挥线圈的动态性能。

有铁芯直线电机线圈在实际应用中也需要重点考虑齿槽效应和推力波动问题。由于铁芯结构会与永磁体产生磁吸力变化，在运动过程中可能形成一定的齿槽力，从而影响低速运行的平稳性和微小位移控制。因此，在工程设计阶段通常需要优化铁芯形状、绕组分布和磁极结构，并结合电磁仿真和实际测试改善推力波动，使电机能够兼顾高推力与运动平顺性。

有铁芯直线电机线圈的散热设计同样十分重要。线圈长时间通电会产生铜损，铁芯在交变磁场作用下也会产生一定损耗。当设备处于高负载连续工作状态时，热量如果无法及时传导出去，就可能导致温升增加，进而影响电机效率和使用寿命。因此，在设计过程中需要综合考虑导体截面积、绕组结构、铁芯材料以及整体散热路径，对于高功率应用还需要进一步优化冷却方案。

有铁芯直线电机线圈的性能检测通常包括直流电阻、电感、绝缘电阻、耐压、温升等项目，同时还需要结合电机整体进行推力、速度、加速度和重复定位精度测试。对于工业设备使用的产品，还可以根据客户实际工况进行长时间负载测试，验证线圈在持续运行状态下的温升和参数稳定性。完善的检测体系能够帮助制造企业提高产品一致性，并降低批量应用中的质量风险。

有铁芯直线电机线圈的应用正在从传统工业自动化向更高端的精密装备领域扩展。在数控机床、自动化生产线、精密搬运设备、半导体制造、新能源设备以及部分机器人系统中，高推力直线驱动技术能够满足快速移动和高负载运动需求。随着设备不断向高速化、自动化和智能化发展，有铁芯直线电机在需要较大推力的场景中仍具有较大的应用空间。

有铁芯直线电机线圈未来将向高功率密度、低损耗、低温升和高精度方向发展。通过优化铜线绕组、铁芯材料、磁路结构和散热方案，可以进一步提升线圈的综合性能。同时，结合电磁仿真、自动化绕线和智能检测技术，也能够提高产品研发效率和批量制造一致性。

有铁芯直线电机线圈作为高推力直驱系统的重要组成部分，其性能不仅取决于线圈本身，还与铁芯、永磁体、驱动器、位置反馈和机械导轨等部件密切相关。对于需要高负载、高速度和高响应能力的工业设备而言，通过合理的结构设计、精密制造和严格测试，可以充分发挥有铁芯直线电机的动力优势，为现代自动化设备提供稳定可靠的直线运动解决方案。
