无线充电线圈充电标准

如今无线充电技术使得手机,蓝牙耳机等终端设备和无线充电器等各个环节都摆脱了线路的限制,实现设备和充电电源完全分离,在如今科学技术飞速发展的今天,无线充电的技术已经开始在各领域运用,显示出了广阔的发展前景,今天就来了解下无线充电线圈充电的标准。

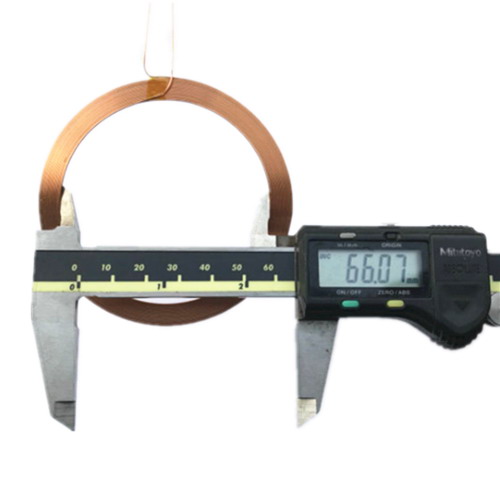

无线接收线圈

对于固定的工作频率,品质因数Q主要取决于无线充电线圈的形状和尺寸以及使用的材料。标准无线充电线圈技术一般规定品质因数的值。对于体积和形状相同但绕组布置不同的无线充电线圈,电感L与电阻R的比值保持不变。为了区分不同的无线充电线圈结构,将这个比值定义为品质因数q是有意义的。

无线接收线圈定制

电感中相同电流感应的电压随频率f和器件的视在功率而变化。品质因数的一般定义基于器件的视在功率与功率损耗之比。根据这个定义,无线充电线圈的品质因数可以推导出来:

Q = ωL/R

其中,ω = 2πf:

品质因数Q的取值范围是从0到无穷大,虽然无线充电线圈很难获得远远大于1000的值。对于批量产品,预期质量系数约为100。低于10的品质因数不是很有用。这些值必须以典型的数量级来考虑。

无线充电线圈的充电标准它是由齐的无线电力联盟(WPC)提出的无线充电标准。无线充电线圈它采用电磁感应技术,在无线充电底座和手机上分别设有发射线圈和接收线圈。发射器线圈产生周期性变化的磁场,接收器线圈感受磁场的变化产生电流。所以无线充电线圈主要是点对点充电,即一个发射线圈对应一个接收线圈。这种无线充电方式对线圈的位置要求也很高,没有标准就不能充电。

目前有苹果、索尼、三星、LG、诺基亚、飞利浦、TI等200多家公司。这让无线充电线圈的知名度更高。三星已经有多款设备支持无线充电线圈充电。
