马达直线电机线圈的种类

马达直线电机线圈可分为成型直线电机线圈和松散直线电机线圈。成型直线电机线圈是指用成型设备压制成型的固定形状的线圈,压制后这类线圈的形状、尺寸、节距等固有特性不能改变。松绕马达直线电机线圈是指由绕线模(通常用漆包线)绕出的线圈,其导线的形状和尺寸可根据现场实际情况进行大幅度调整。

一般来说,成型直线电机线圈用于大中型电机的绕组,成型直线电机线圈绝缘层的抗压强度优于松绕直线电机线圈,这是由于电磁线选择的独特性。

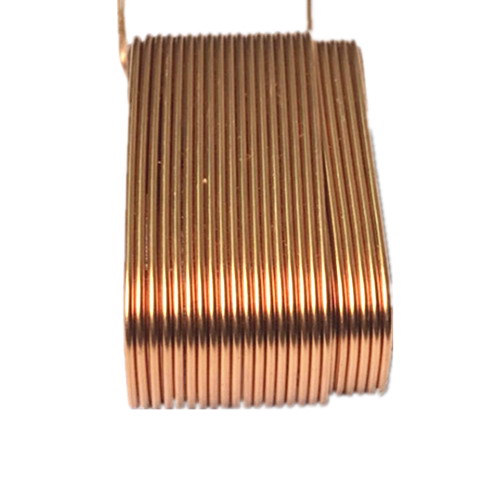

直线马达电感线圈

正常情况下,中心高度为315或以下的电机绕组大多采用松散绕组直线电机线圈。由于电机铁芯直径和长度的限制,电机内部空间相对狭窄。松绕直线电机线圈的使用有利于嵌线后的端部整形,但是电机的槽填充率比较低,所以电机损耗大,输出功率也低。

在每条传输线都有绝缘层的前提下,成型马达直线电机线圈在导线成型后会有一个或多个附加绝缘层,通过成型机械成型后规格不易改变。

松绕线圈更适合大批量生产,成型马达直线电机线圈会受到成型机械设备的伤害,产量会更小。

直线马达电感线圈定制

每根导线在绝缘的前提下,马达直线电机线圈缠绕成型后会增加一层或多层绝缘,用成型机成型后尺寸不会轻易改变(或用含有胶水的绝缘带,通过热成型固化线圈)。从批量来看,松绕马达直线电机线圈更适合批量生产,成型的线圈受成型机的影响,日产量会小一些。

从字面上和实际上看,用漆包圆铜线通过绕线模手工绕线的线圈是松绕线圈,用成型模固定(或基本固定)长度、跨度、标高的线圈就是成型线圈。有些成型线圈由于其导线截面积小,也可以折断,但折断后的跨度和标高将不符合图纸要求。缠绕线圈是为了限制线圈的周长,在埋设过程中根据图纸调整节距和标高。
